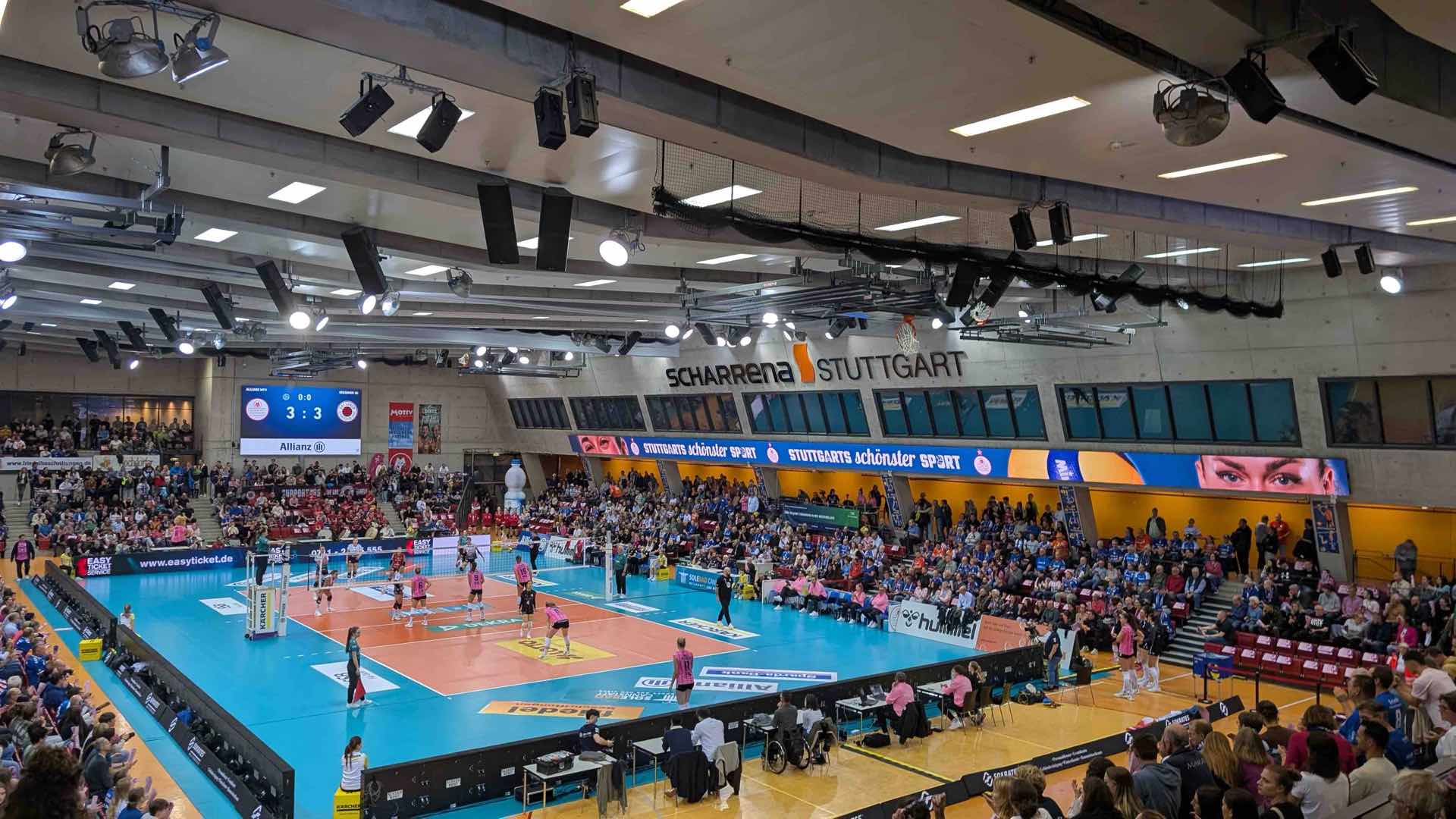

In der Stuttgarter Scharrena wurde die bestehende Medientechnik umfassend modernisiert. Herzstück des Projekts sind fünf neue LED-Installationen sowie eine erneuerte Regie- und Infrastrukturtechnik. Die medientechnische Planung übernahm das Planungsbüro Wireworx, die technische Umsetzung erfolgte durch das Systemhaus Mevis.tv. Zum Einsatz kamen LED-Systeme des Herstellers Unilumin.
Die Scharrena befindet sich direkt unter der Untertürkheimer Kurve der benachbarten MHP-Arena und ist Teil des Stadionkomplexes im NeckarPark Stuttgart. Betreiber der Halle ist das Amt für Sport und Bewegung der Stadt Stuttgart. Neben den Heimspielen des Volleyball-Bundesligisten Allianz MTV Stuttgart finden dort regelmäßig Veranstaltungen aus den Bereichen Basketball, Fechten, Judo, Turnen, Tanzsport und Profiboxen statt.
Im Rahmen der Modernisierung wurden insgesamt fünf LED-Flächen installiert. Zwei großformatige LED-Wände dienen künftig als Spielanzeigen und Medienflächen im Innenraum der Arena. Zum Einsatz kommt hier die Unilumin USlim II Serie. Die Displays verfügen jeweils über rund 24 Quadratmeter Fläche und werden über NovaStar VX1000 Controller aus der zentralen Regie angesteuert. Für die Spielanzeige wurde zusätzlich ein neues Spielstandsystem von Schauf integriert.
Eine besondere Herausforderung stellte das rund 40 Meter lange LED-Werbebanner dar, das entlang der Hallenwand installiert wurde. Das System basiert auf Unilumin-USK-Modulen und verfügt über rund 40 Quadratmeter Fläche. Sowohl die Unterkonstruktion als auch die LED-Elemente mussten die Anforderungen an die Ballwurfsicherheit nach DIN 18032-3 erfüllen.
Die baulichen Gegebenheiten erschwerten die Umsetzung erheblich. Die Wandfläche unterhalb der Untertürkheimer Kurve weist Neigungen und Rundungen auf. Für die Installation war daher eine speziell entwickelte Abhängekonstruktion erforderlich. Vor Beginn der Montage wurden umfangreiche Messungen durchgeführt, um die Lage des Bewehrungsstahls im Beton exakt zu bestimmen und eine sichere Befestigung der Konstruktion zu gewährleisten.
Ergänzt wird die Installation durch zwei weitere Displays in den Eingangsbereichen der Arena. Diese dienen als digitale Informations- und Begrüßungssysteme für Besucher. Eingesetzt werden hier Unilumin USlim II Semi-Outdoor Displays mit einer Helligkeit von 3.500 cd/m². Die Inhalte werden über NovaStar TU4K Pro Controller zugespielt und über das cloudbasierte Content-Management-System NovaStar Vnnox verwaltet.
Parallel zur LED-Installation wurde auch die technische Infrastruktur der Halle modernisiert. Bestandteil des Projekts war eine neue Glasfaserverkabelung für die Übertragung sämtlicher Video- und Datensignale. Die neue Videoregie basiert auf einem Roland V-80HD Videomischer. Dadurch lassen sich Inhalte flexibel auf den verschiedenen LED-Flächen darstellen und kombinieren.
Zur Absicherung der Stromversorgung wurden elektronische Schutzschaltgeräte vom Typ ECPD von Siemens integriert. Diese vermeiden Fehlauslösungen durch hohe Einschaltströme der LED-Systeme und lassen sich in das vorhandene KNX-System der Haustechnik einbinden.
Zusätzlich wurde die bestehende Audioanlage mit der neuen Videotechnik und dem Spielsystem vernetzt. Für zusätzliche Anschlussmöglichkeiten im Spielfeldbereich installierten die Projektpartner außerdem drei Mini-Racks mit Monitoringlösungen von Blackmagic Design sowie Signalwandlern für die Glasfaserübertragung.
Neben der komplexen Sonderkonstruktion stellte insbesondere der enge Zeitplan eine Herausforderung dar. Die komplette Projektphase dauerte lediglich vier Monate. Ziel war die rechtzeitige Fertigstellung zum ersten Bundesliga-Heimspiel des Allianz MTV Stuttgart. Da die LED-Module speziell für das Projekt gefertigt wurden, erfolgte der Transport kurzfristig per Bahn statt per Seefracht.
