Apantac KVM over IP System für Studio Berlin Ü-Wagen

41

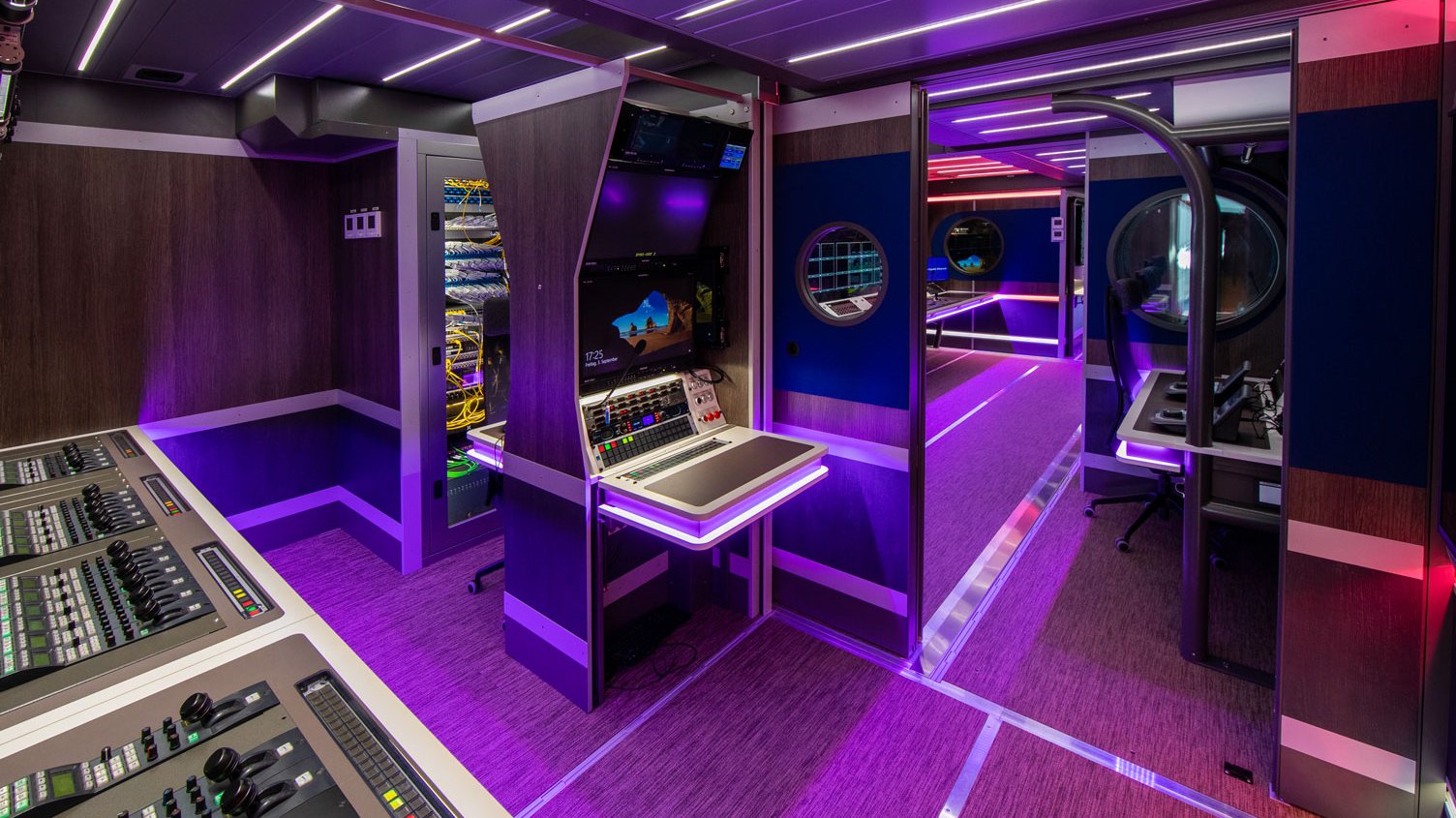

Studio Berlin hat einen neuen, mit 24 Kameras bestückten UHD/HDR Ü-Wagen für die TV-Außenproduktion in Betrieb genommen. Das Fahrzeug vereint großzügige Raumplanung und hochwertiges Design. In Bezug auf Produktions-Workflows sind im Ü10 außerdem viele Innovationen eingeflossen.

So sind alle Racks mit der Hardware nicht im Ü-Wagen verbaut, sondern wurden in das Rüstfahrzeug ausgelagert, ein bis dato neuer Ansatz. Auch im Bereich KVM setzen Studio Berlin und Broadcast Solutions auf Innovation und implementierten das KVM over IP System von Apantac. Broadcast Solutions Produkte & Service ist deutschlandweiter Vertrieb für die KVM- und Multiviewer Lösungen von Apantac und betreute zusammen mit dem Projektteam die Implementierung.

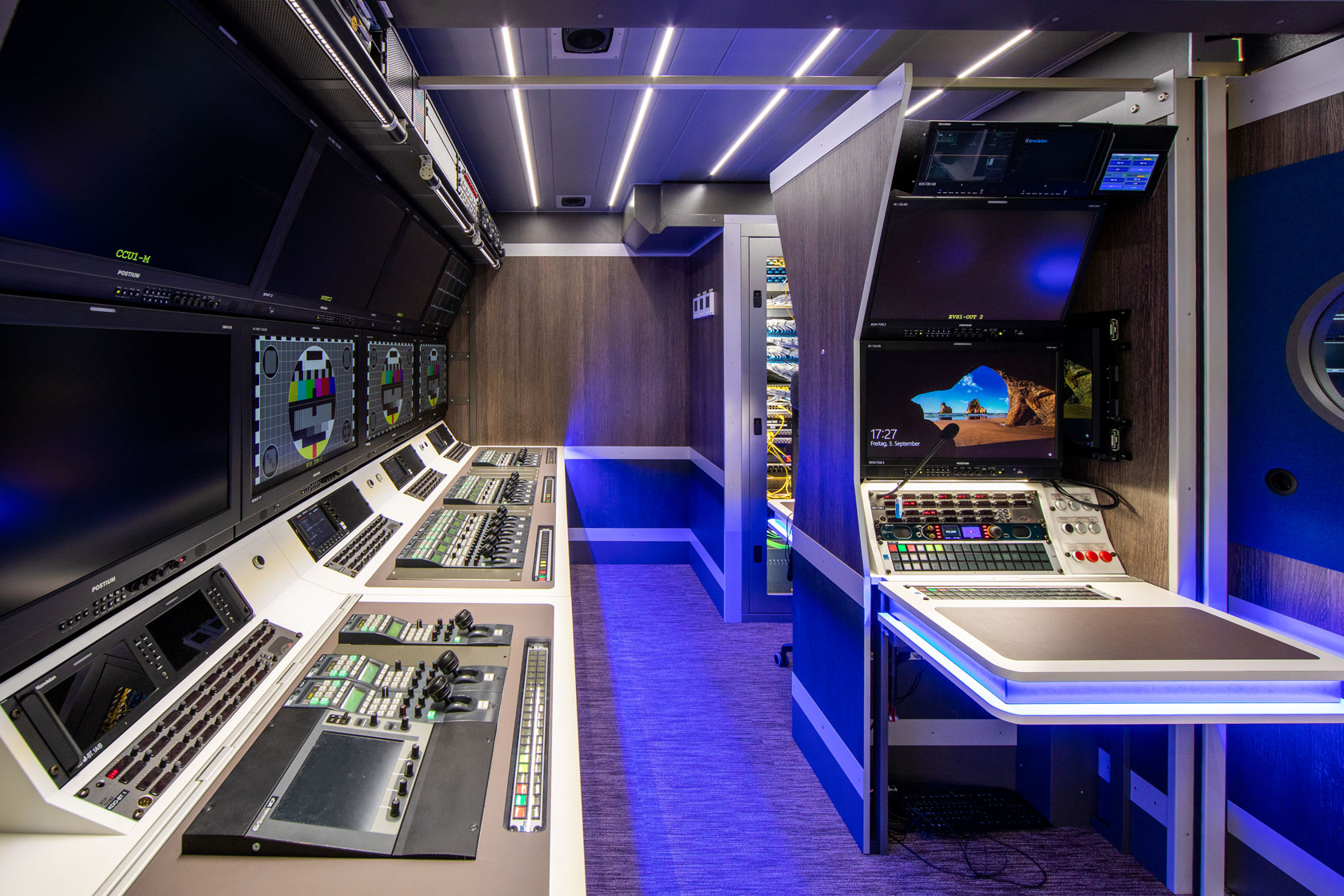

Studio Berlin legte im Ü-Wagen Wert auf die Flexibilität der Arbeitsplätze und der Regieräume. Der Ü10 verfügt über 26 Arbeitsplätze und insgesamt wurden über das Apantac KVM over IP System 39 Rechner und 25 User-Workstations angebunden.
Matthias Alexandru, Technischer Leiter, Studio Berlin: „Das Apantac KVM over IP-System ist noch relativ neu für uns. Aber die Flexibilität, der Funktionsumfang und die Skalierbarkeit haben uns sofort überzeugt. Die unterschiedlichen Produktionen mit und die daraus entstehenden Workflows im Ü10 machen eine hohe Flexibilität des Ü-Wagens notwendig. Das KVM-System von Apantac liefert uns hier enormen Spielraum und die Konfiguration ist einfach und schnell zu bewerkstelligen.“

Apantac KVM over IP Systeme arbeiten nicht auf Basis einer Matrix mit definierten Ein- und Ausgängen, sondern – da auf IP basierend – über einen Netzwerkswitch, der Rechnermodule beziehungsweise Arbeitsplatzmodule als Sender und Empfänger definiert und miteinander verbindet. Da das System IP basiert ist, werden die verschiedenen Signalformate der Ein- beziehungsweise Ausgabegeräte in den Extendern umgewandelt und sind dann im System überall verfügbar.

Apantac KVM over IP Lösungen unterstützen die Weiterleitung und das Umschalten von Video, Tastatur und Maus (HID), USB 2.0, Audio (analog / embedded), RS-232 und IR. Die Bildverarbeitungsqualität ist sehr gut, auch bei der Wiedergabe von Vollbildvideos mit voller Bildrate, wobei eine Latenz von unter 17 ms erreicht wird.

Die „Sender“ wie auch die „Empfänger“ arbeiten mit Video over IP und bieten umfangreiche Anschlussoptionen (DVI, HDMI, VGA) und Formate. Es sind mehrere HD- und 4K-Modelle erhältlich (eigenständige Sender und Empfänger), einige mit POE-Unterstützung, mit Magnetfuß zur einfachen Installation, zum Beispiel für Empfänger in Konsolen, oder Transmitterkarten (bis zu zehn in einem 2RU openGear-Chassis), die alle miteinander kompatibel sind.

Die Umschaltzeit zwischen Computern beträgt nur zwei Sekunden. In kleinen Installationen können die KVM over IP Tx and Rx (Transmitter und Receiver) Einheiten via Point-to-Point verbunden werden. Für den Studio Berlin Ü10 sind die Module an zwei Switche angeschlossen, welche räumlich getrennt im Ü-Wagen und Rüstwagen, über vier redundante 10G Trunks verbunden sind. Zusätzlich zu den KVM Funktionalitäten lassen sich über die KVM over IP Systeme von Apantac auch Monitor Walls und Multiviewer erstellen.

„Mit seinem einzigartigen Ansatz stellt dieses Projekt eine exzellente Weiterentwicklung in der mobilen Produktion und im Broadcasting dar“, kommentiert Thomas Tang, Präsident von Apantac. „Unsere KVM-over-IP-Lösungen tragen zu diesem zukunftsweisenden Modell bei und wir sind stolz darauf, Lösungen anbieten zu können, die die Agilität und Flexibilität für unsere Kunden und deren Kunden gleichermaßen verbessern.“
