Alcons Audio Line-up für die Universität der Künste

11

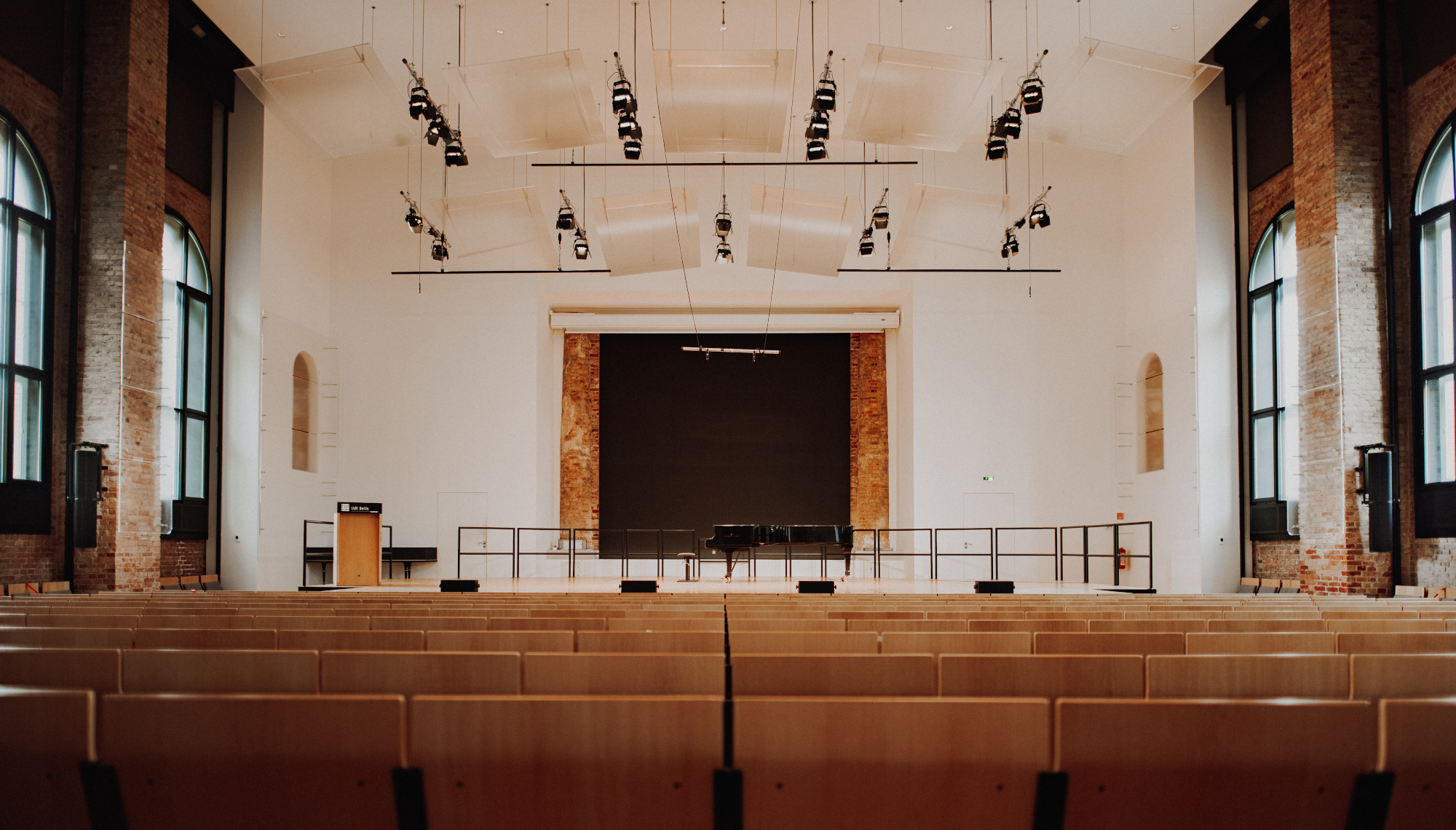

Die Universität der Künste (UdK) zählt mit 70 Studiengängen zu den großen und traditionsreichen künstlerischen Hochschulen weltweit und zu den wenigen künstlerischen Hochschulen Deutschlands mit Universitätsstatus. Die Fakultät Musik der UdK Berlin unterhält Orte der Spezialisierung und der Begegnung, wie den Joseph-Joachim-Konzertsaal. Der 380 qm große Saal wurde kürzlich von Amptown System Company mit einer Beschallungsanlage modernisiert, die eine optimale Sprachverständlichkeit, eine möglichst homogene Schalldruckpegelverteilung auf den Hörerflächen und eine Minimierung von Rückkopplungen und störender Reflexionen bieten muss.

MMT Network aus Berlin übernahm die Planung und Einmessung des von der Berliner Niederlassung von ASC installierten Systems. Als Planungsgrundlage wurden umfassende Messungen der Raumakustik von MMT Network durchgeführt. Mittels Raytracing-Simulationen konnte ein Innenraummodell für die Beschallungsplanung erstellt werden. Eine präzise Vorhersage der Schallverteilung im gesamten Saal inklusive der Reflexionspfade und eine Berechnung und Optimierung der erreichbare Sprachverständlichkeit waren so möglich. Im Ergebnis konnte ein Hauptsystem spezifiziert werden, das sehr hohen Anforderungen an die vertikale Bündelung stellt, um störenden Rückwürfen von der Saalrückwand zur Bühne zu vermeiden.

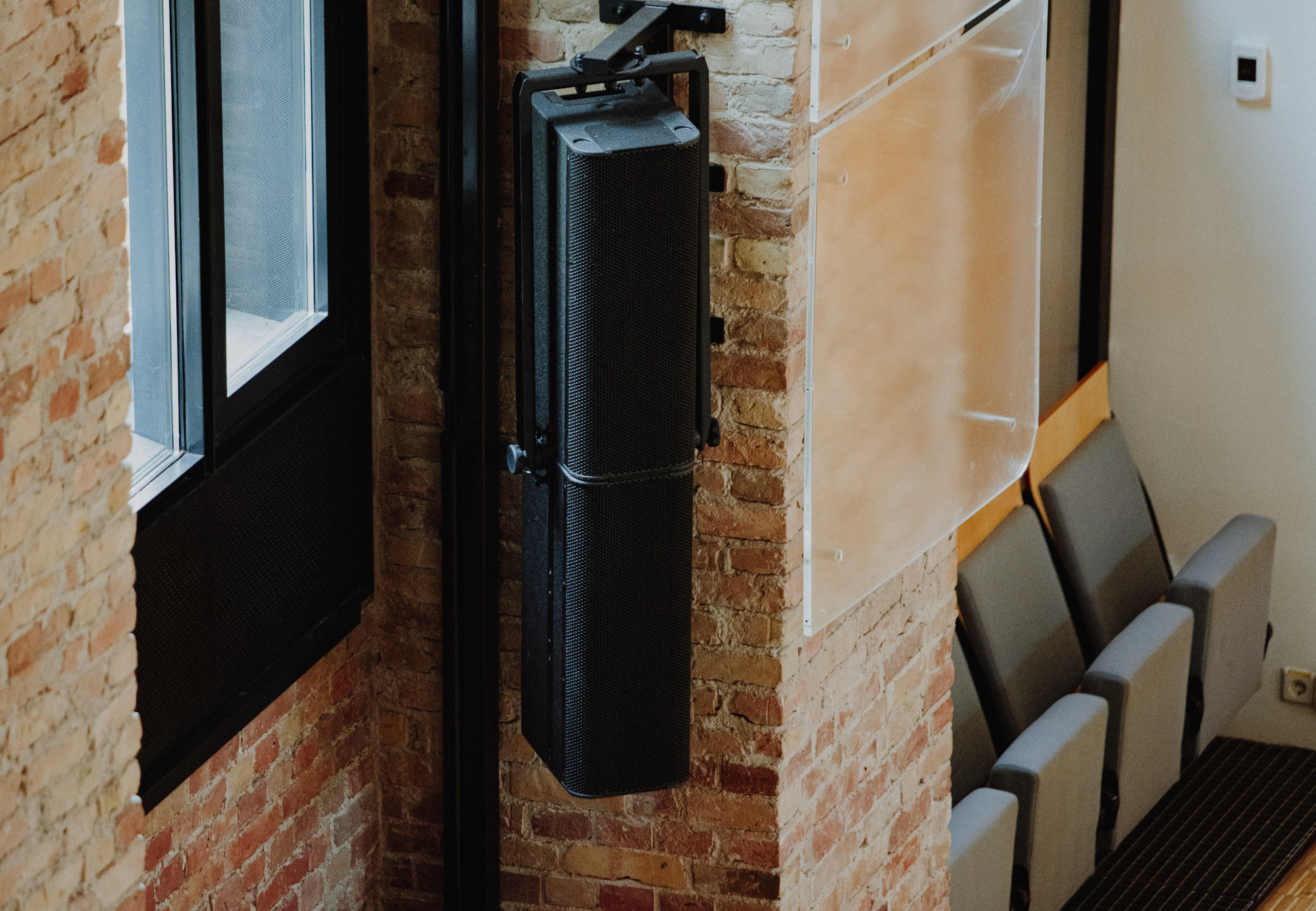

Hauptsystem (Foto: Christoph Eisenmenger)

Die Wahl fiel auf Alcons Audio QR24 Lautsprecher, die eine für den Saal optimale Richtcharakteristik bei gleichzeitig kompakter Bauform erreichen. Unterstützt wird die Abdeckung für die vorderen Sitzreihen durch vier Alcons SR9 mit denen ein einheitliches Klangbild erreicht wird. Tiefe Frequenzen werden durch vier Alcons BF151 mkII Subwoofer realisiert. Diese können je nach Anwendungsfall innerhalb der Bühne oder im Bereich der Hauptsysteme angeschlossen werden. Das mechanische Handling von mobilen Geräten konnte durch eine Reihe von Sonderkonstruktionen wie passgenaue Transportwägen und Speakon-Bodentanks mit Anpassungen im 3D-Druck, die im intensiven Austausch zwischen ASC, MMT und der UdK entwickelt wurden, optimiert werden.

Das Management der Raumkonfigurationen und der Bassankopplung wurde mithilfe eines leistungsstarken Lautsprecher- und Raumakustikprozessor umgesetzt, der sowohl Resonanzen im Raum reduziert als auch eine Optimierung der Phasengänge zur korrekten akustischen Summierung der Hauptsysteme mit den Subwoofern vornimmt.

Eine weitere besondere Herausforderung bei der Wahl des Beschallungssystem war der Denkmalschutz, unter dem der Joseph-Joachim-Konzertsaal steht und der klare Vorstellungen zur Integration der Lautsprecher vorgibt. MMT konnte mit Hilfe einer 3D-Animationen und einer Bemusterung vor Ort alle Projektbeteiligten sowohl akustisch als auch hinsichtlich der Innenarchitektur überzeugen.

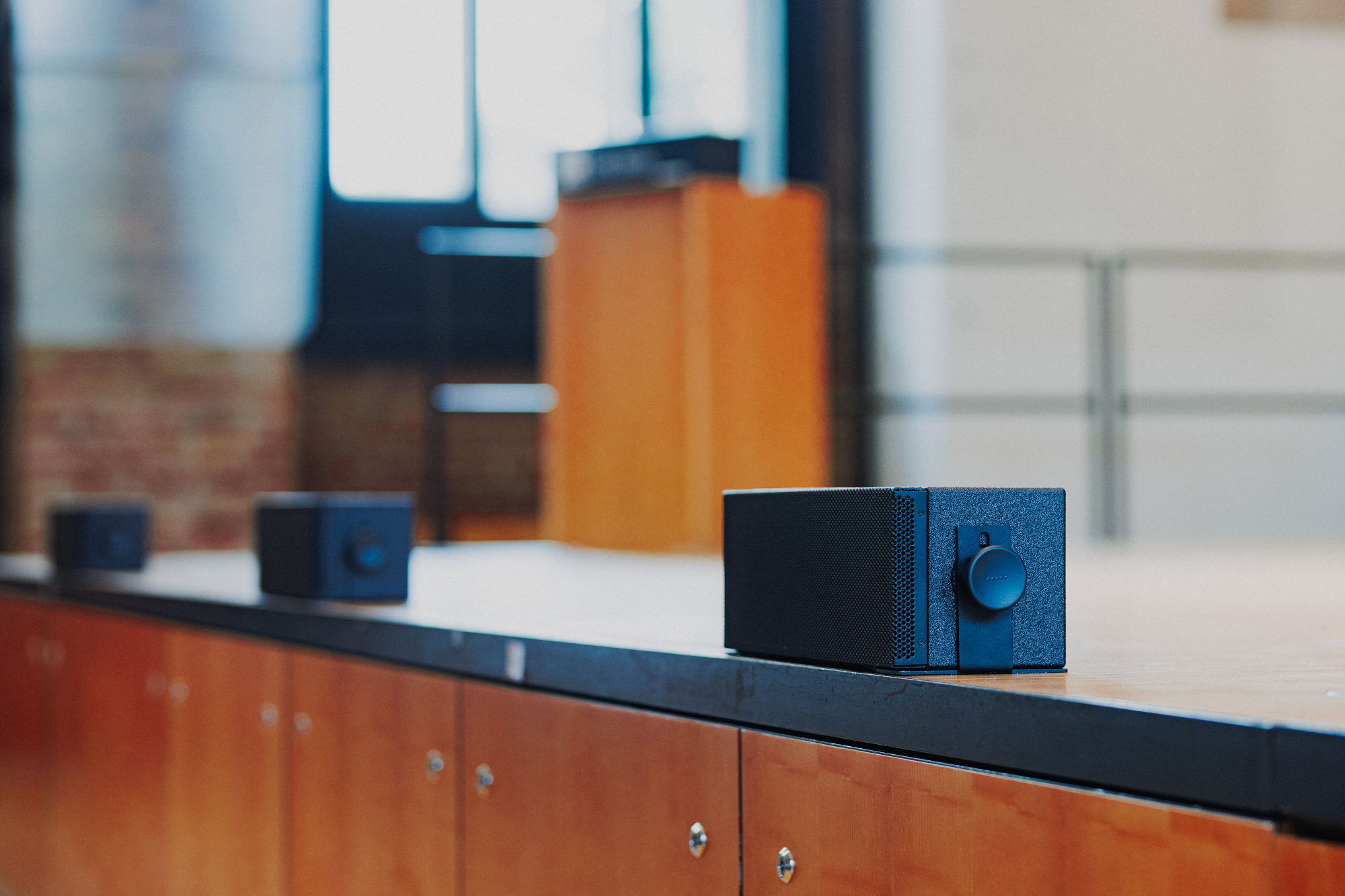

Frontfill (Foto: Christoph Eisenmenger)

Die Ingenieursabteilung von ASC kam zum Einsatz, um die veralteten und den Sicherheitsbestimmungen nicht mehr entsprechenden Schleifringe zur Stromübertragung auf die Drehbühne zu ersetzen. Neben den Befestigungen an Unterbühne und Drehbühne und der Kugellagerung des eigentlichen Schleifringkörpers installierten die Experten neue Stromkreise und eine Datensignalstrecke um auch diesen Teil des Theaters auf den neuesten Stand der Technik zu bringen.

Der Joseph-Joachim-Konzertsaal bietet Platz für 392 Gäste. Mit dem 200 qm großem Foyer inklusive Terrasse und einem Tonstudio für Mitschnitte und Sprachbeschallung kann der Saal im alten Joachimstaler Gymnasiums auch für externe Veranstaltungen angemietet werden.
