Allround-Spektrumanalysatoren von Rohde & Schwarz

18

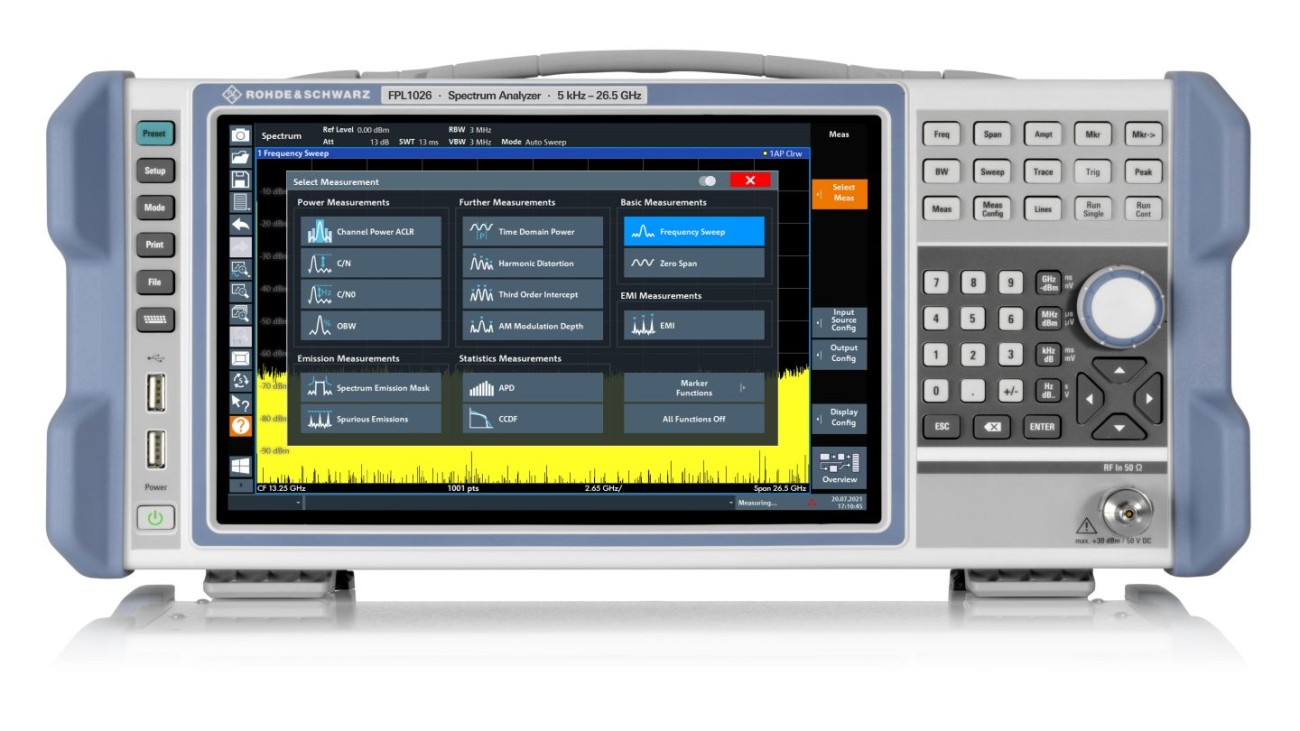

Rohde & Schwarz hat seine Analysatoren der Serie R&S FPL1000 um neue Grundmodelle mit Messfrequenzen bis 26,5 GHz erweitert. Zu den bestehenden R&S FPL1000-Modellen sind zwei neue hinzugekommen, die einen Bereich von 5 kHz bis 14 GHz bzw. 26,5 GHz abdecken.

Mit dem R&S FPL1000 steht ein einziges Messgerät für allgemeine Anwendungen und verschiedene Arten von Messaufgaben zur Verfügung. Er kann Signale mit einer Bandbreite von 40 MHz analysieren und verfügt als batteriebetriebenes Gerät über einen internen Generator bis 7,5 GHz verfügt. Der R&S FPL1000 ist so ein Allround-Gerät für spektrale Messungen, hochgenaue Leistungsmessungen mit Leistungsmessköpfen sowie für die Analyse analog und digital modulierter Signale.

Schon in der Grundausstattung ermöglicht er schnelle und intuitive Messungen. Dies beinhaltet Spektrumanalyse mit Messfunktionen wie Kanalleistung, ACLR, Signal/Rausch-Verhältnis, Nebenaussendungen, Klirrfaktor, Intercept-Punkt dritter Ordnung und AM-Modulationstiefe. Zu den weiteren Funktionen gehören statistische ADP- und CCDF-Analysen sowie vielseitige Markerfunktionen.

Für die Analyse analog und digital modulierter Signale stehen ebenfalls Messanwendungen zur Verfügung. Die Option R&S FPL1-K7 verwandelt den R&S FPL1000 in einen analogen Modulationsanalysator für amplituden-, frequenz- und phasenmodulierte Signale. Der I/Q-Analysator des Grundgeräts unterstützt die Darstellung von Betrag und Phase von I und Q innerhalb der Analysebandbreite. Die I/Q-Daten können zur weiteren Analyse mit Drittanbieter-Software exportiert werden.

Die Option EMI Application R&S FPL1-K54 unterstützt EMI-Messungen zur Diagnose von HF-Störungen. Mit der Option R&S FPL1-K70 Vektorsignalanalyse lassen sich auch digital modulierte Einträgersignale charakterisieren. Zusätzliche Optionen für die Multimodulationsanalyse und BER-Messung von PRBS-Daten sind verfügbar.

Das typische Phasenrauschen der R&S FPL1000-Serie liegt laut Hersteller bei −108 dBc bei 10 kHz Offset (1-GHz-Träger), mit dem optionalen Vorverstärker ergibt sich eine Eigenrauschanzeige (DANL) von −163 dBm. Die R&S FPL1000 Spektrumanalysatoren mit erweitertem Frequenzbereich sind Teil des R&S Essentials Portfolio. Sie sind ab sofort bei Rohde & Schwarz und ausgewählten Vertriebspartnern erhältlich.
